Hướng dẫn lắp đặt, căng dây curoa, cách điều chỉnh độ căng sau khi vận hành

05/09/2024
Hướng dẫn lắp đặt, căng dây curoa, cách điều chỉnh độ căng sau khi vận hành

 Độ căng của dây curoa truyền lực là gì?

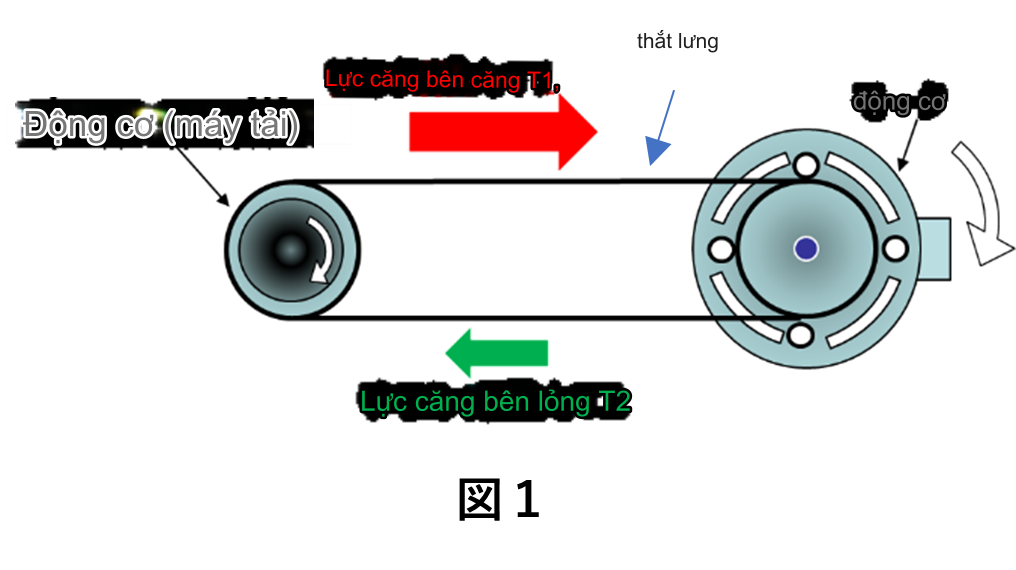

Dây curoa truyền động được sử dụng để truyền năng lượng quay của động cơ chính như động cơ hoặc động cơ tới máy được dẫn động. Hãy tưởng tượng khái niệm truyền năng lượng quay bằng đai truyền lực trong Hình 1 bên dưới.


Xoay động cơ theo chiều kim đồng hồ sẽ kéo dây curoa và quay puly dẫn động. Lúc này, mặt trên của đai bị kéo (phía căng) và mặt dưới của dây curoa lỏng ra (phía lỏng lẻo). Sau đó, xảy ra “sự chênh lệch độ căng” giữa mặt kín và mặt lỏng. Sự khác biệt này được gọi là "độ căng hiệu dụng" và lực căng hiệu dụng được tạo ra bằng cách quay puly dẫn động đang chịu tải.
 Hình 2 là biểu đồ của mối quan hệ này. Biểu đồ cho thấy trước khi cấp nguồn/tải, lực căng hiệu dụng bắt đầu từ 0 và khi cấp nguồn/tải bắt đầu được áp dụng sau khi vận hành, lực căng ở cả hai bên dần dần bắt đầu khác nhau.


Độ căng nào là cần thiết để có độ căng hiệu quả thích hợp?

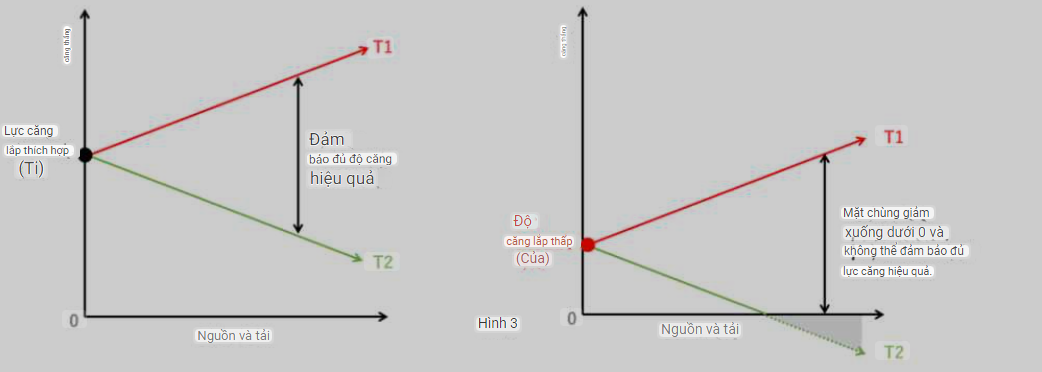

Tiếp theo, hãy nhìn vào Hình 3.


Biểu đồ bên trái hiển thị thời điểm dây curoa được vận hành với độ căng phù hợp, đảm bảo đủ độ căng hiệu quả. Mặt khác, biểu đồ bên phải cho thấy trường hợp dây curoa được lắp đặt và vận hành với độ căng thấp, đồng thời khi công suất và tải tăng lên, độ căng phía chùng giảm xuống dưới 0, khiến cho không thể đảm bảo đủ độ căng hiệu quả.

Bằng cách này, nếu lực căng ở mặt chùng giảm xuống dưới 0, dây curoa hình chữ V sẽ bị trượt quá mức và có nguy cơ nhảy (sau đây gọi là nhảy răng) ở dây curoa có răng. Lực căng hiệu quả liên quan trực tiếp đến hiệu suất của dây curoa, vì vậy điều quan trọng là phải lắp dây curoa có lực căng thích hợp sao cho lực căng ở phía chùng không giảm xuống dưới 0.

Hậu quả do lực căng dây curoa không đúng

Cần phải có một mức độ căng nhất định khi lắp dây curoa truyền lực, nhưng một số người có thể nghĩ rằng ``bây giờ chỉ cần giữ đai căng ở mức độ căng cao hơn.'' Câu trả lời cho điều này là KHÔNG. Đai truyền động phải được căng ở mức “độ căng tối ưu”.
Bảng dưới đây giải thích mức độ căng không phù hợp ảnh hưởng đến chất lượng dây curoa bằng cách phân loại chúng thành đai chữ V và đai răng.


  đai chữ V đai răng
Nếu căng thẳng
quá cao

Khi dây curoa bị kéo mạnh sẽ bị ép vào puly làm cho dây curoa bị biến dạng (biến dạng oằn).

→ Lột lõi dây và cao su

dây curoa và puly ăn khớp với nhau gây ra tiếng ồn, răng bị trượt và mòn đáy răng.

→ Lõi dây lộ do mòn đáy răng, đứt dây curoa

Ảnh ví dụ
Nếu độ căng
quá thấp

Khi dây đai trượt trên các ròng rọc, các cạnh của dây curoa chữ V tiếp tục cọ sát vào các ròng rọc.

→ Vải và cao su bị mòn.

Tình trạng ăn khớp giữa dây curoa và puly xấu đi, đồng thời áp lực bề mặt răng tác dụng lên từng răng tăng lên, dẫn đến mòn bề mặt răng và nhảy răng.

→ Mất răng

Ảnh ví dụ



Như bạn có thể thấy, việc căng dây curoa truyền động không đúng cách sẽ làm tăng khả năng dây curoa bị hỏng sớm. Ở trạng thái như vậy, hiệu suất truyền động của dây curoa không thể được thể hiện đầy đủ.

Cách căng dây curoa, cách kiểm tra độ căng sau khi vận hành và cách căng lại dây curoa.

Về độ căng và cách siết chặt đai khi gắn vào máy (thông thường với dây curoa chữ V và dây curoa răng)



① Gắn dây curoa vào giữa các ròng rọc và trượt các puly để tạo lực căng cho dây curoavào lực căng lắp (Lưu ý).
(Lưu ý: Đối với dây curoa chữ V, độ căng ban đầu x 1,5 = "độ căng lắp đặt" khi lắp dây curoa.)

② Sự phân bố lực căng lớn giữa các nhịp và không có lực căng ở quấn puly, do đó hãy xoay dây curoa bằng tay hoặc nhích trong ba vòng trở lên.

③ Xoay và nhích tay sẽ cân bằng sự phân bố lực căng và giảm lực căng.
④ Trượt puly một lần nữa để tạo lực căng cho dây curoa vào lực căng lắp (Lưu ý).


  ⑤ Lặp lại các bước ② đến ④ và đặt độ căng ban đầu của dây curoa khi nó vượt quá độ căng lắp đặt .





Đối với cả dây curoa chữ V và dây curoa răng, hãy lắp dây curoa bằng lực căng lắp đặt được tính toán theo các bước trên. Xin lưu ý rằng "độ căng lắp đặt" của dây curoa chữ V gấp 1,5 lần "độ căng ban đầu".

Về việc điều chỉnh độ căng dây curoa sau khi máy bắt đầu vận hành

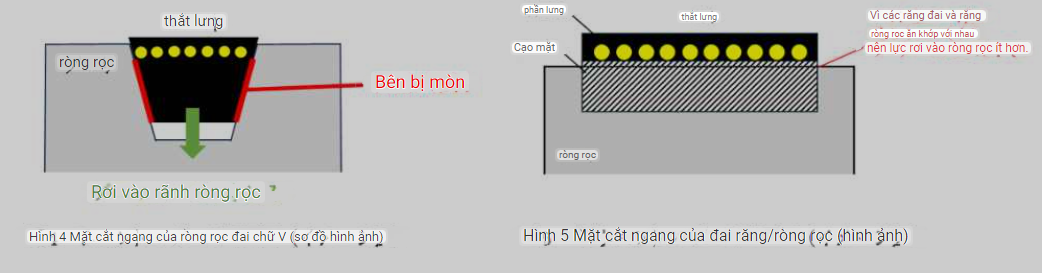

Trong trường hợp dây curoa chữ V, do cấu trúc của chúng, độ căng giảm dần khi dây curoa trở nên thoải mái hơn với các puly khi nó được vận hành theo thời gian và dây curoa rơi vào các rãnh ròng rọc do mòn mặt bên (xem Hình 4) . Vì lý do này, cần phải kiểm tra độ căng bằng thiết bị đo độ căng từ một ngày đến một tuần sau khi lắp đặt. Nếu lực căng đã giảm vào thời điểm này thì cần phải căng lại dây curoa với lực căng lắp đặt gấp 1,3 lần lực căng ban đầu. Sau đó, chúng tôi sẽ kiểm tra độ căng định kỳ trong khoảng thời gian khoảng 3 đến 6 tháng. Nếu lực căng đã giảm vào thời điểm này, hãy căng lại dây curoa với lực căng lắp đặt gấp 1,3 lần lực căng ban đầu.


Mặt khác, sau khi được lắp đặt dưới lực căng, dây curoa có độ linh hoạt tốt và cấu trúc giúp nó không bị rơi vào rãnh puly.
